Chasis modular OTN/WDM 6U — 20 ranuras

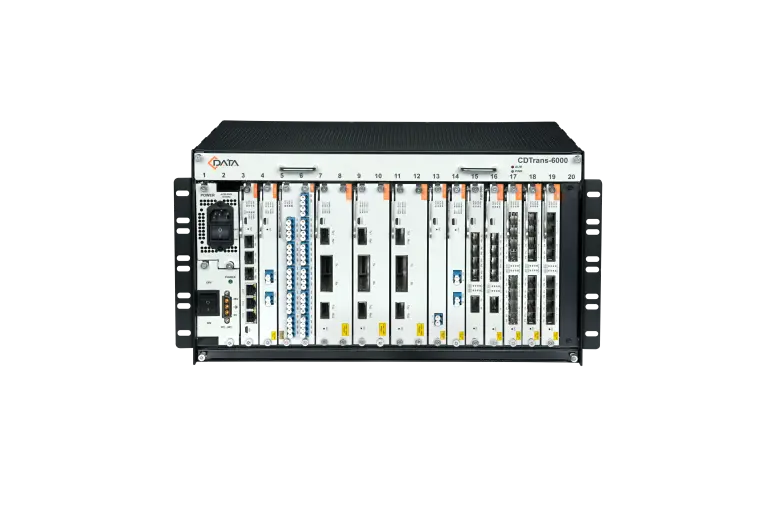

Name: Chasis modular OTN/WDM 6U — 20 ranuras CDTrans-6000
Brand: C-DATA

Modelo: CDTrans-6000

El equipo CDTrans-6000 de C-DATA es un chasis modular OTN/WDM de 6U, con 20 ranuras y capacidad de 48/96 canales. Integra servicios de transporte óptico sobre una infraestructura CWDM o DWDM para aprovechar la fibra disponible en redes de operadores, ISP y centros de datos.

La plataforma admite configuraciones de 10G, 25G, 100G y 200G según las tarjetas de servicio y los módulos ópticos seleccionados. Su diseño permite sustitución de tarjetas en caliente, gestión remota y alimentación redundante 1+1; el equipamiento y la capacidad efectiva se definen para cada proyecto.

A pedido

C-DATA
Transporte Óptico DWDM
dwdm
6U
20 ranuras
48/96 canales
CWDM / DWDM
Gestión remota
1+1 redundante

Consultar por WhatsApp Descargar Hoja Técnica

Características

C-DATA CDTrans-6000 — plataforma modular de transporte óptico

Chasis de 6U para concentrar varios servicios mediante multiplexación por longitud de onda, con 20 ranuras y 48/96 canales según la configuración. Su arquitectura permite adaptar el transporte a las necesidades de la red sin asociar el tamaño del chasis a una única velocidad.

Principales ventajas

Aprovechamiento de la fibra: transporta múltiples señales sobre una infraestructura óptica compartida mediante CWDM o DWDM.
Configuración modular: permite seleccionar tarjetas de servicio y funciones ópticas para cada enlace.
Mantenimiento en caliente: las tarjetas de servicio compatibles son extraíbles en caliente.
Continuidad de alimentación: admite opciones CA/CC con respaldo 1+1.
Supervisión remota: consulta de estado, alarmas y parámetros mediante las interfaces de gestión de la plataforma.

Especificaciones del chasis

Modelo	CDTrans-6000
Formato de rack	6U
Dimensiones (alto × ancho × profundidad)	260 × 440 × 320 mm
Ranuras	20
Canales	48/96
Potencia máxima indicada por el fabricante	<550 W
Tecnología óptica	CWDM / DWDM
Banda DWDM	1528–1568 nm
Banda CWDM	1271–1611 nm
Rejilla de longitud de onda	50 GHz / 100 GHz, fija
Servicios admitidos por la plataforma	SDH/SONET, Ethernet, SAN, OTN, vídeo y CPRI; otros servicios según tarjeta
Velocidades de la familia	10G / 25G / 100G / 200G, según módulos instalados
Interfaces de gestión indicadas	3 × FE RJ45, 3 × FE SFP y 2 × Micro USB
Gestión remota	Web y CLI; supervisión de estado, configuración, actualizaciones y alarmas de umbral
Alimentación	110–220 V CA o −48 V CC; respaldo en caliente 1+1
Temperatura de operación	−10 a 60 °C
Humedad de operación	5–95 %, sin condensación
Temperatura de almacenamiento	−40 a 80 °C

Arquitectura y módulos de la familia CDTrans

La plataforma puede integrar las siguientes familias de módulos. La combinación, la ocupación de ranuras, las interfaces y las ópticas se seleccionan de acuerdo con el servicio; este listado no implica que todas las tarjetas estén incluidas en el suministro.

NMU	Unidad de administración y supervisión de la plataforma.
OTU / MOTU	Tarjetas de servicio para adaptar o agrupar señales de cliente al transporte óptico, según versión.
MUX / DEMUX	Multiplexación y demultiplexación de canales CWDM o DWDM.
EDFA	Amplificación óptica cuando la ingeniería del enlace lo requiere.
OLP	Protección de la ruta óptica según la arquitectura configurada.
DCM	Compensación de dispersión para los enlaces que la necesitan.

Aplicaciones

Transporte metropolitano, redes de operadores y MSO/ISP, interconexión de centros de datos y redes privadas. Permite adaptar la capacidad y las funciones ópticas a los servicios que deben circular entre los sitios.
